火灾应急照明消防强启的5种正确接法
  发布时间:2020-07-20 17:54:50   发布人: (人气: )
火灾应急照明消防强启的5种正确接法 应急强启的由来和原理所谓应急照明,是指在正常照明因故熄灭的情况下,供暂时继续工作、保障安全或人员疏散用的照明,《民用建筑电气设计规范》(J

火灾应急照明消防强启的5种正确接法

 应急强启的由来和原理

所谓应急照明,是指在正常照明因故熄灭的情况下,供暂时继续工作、保障安全或人员疏散用的照明,《民用建筑电气设计规范》(JGJ/T16-2008)第10.3.2条,又将应急照明分为备用照明、疏散照明、安全照明;而火灾应急照明强启是特指在发生火灾后,由消防联动控制器发出联动控制信号强制使应急灯具点亮,源于《火灾自动报警系统设计规范》(GB50116-2008)8.9.1.4条,“对消防应急照明系统工作状态的联动控制应保证消防应急照明系统在发生火灾时点亮所有消防应急灯具”的要求。

在实际工程中,常常采用正常照明的一部分兼作应急照明,灯具自带蓄电池,平时正常开关,与正常照明无异,当灯具失电或强启时,灯具点亮,不受开关控制,这种应急照明系统既满足现行的防火规范的要求,又能满足正常照明的需要,减少工程项目投资,一举多得图1为火灾应急照明强启原理图,消防联动控制器发出联动控制信号,中间继电器KA常开触点闭合,应急照明回路上的单相交流接触器KM主触点闭合,强启线得电,应急照明灯具强制点亮。

应急消防强启的5种接线方式

火灾应急照明强启线路跟普通方式应急照明线路差异不大,通常都是四线制,包括正常照明线兼充电线、强启线、零线(N)、保护接地线(PE)。本文仅对火灾应急照明强启四线制进行讨论,其它线制的控制和接线方式是从四线制的基础上演变而来的。

强启接线方式a

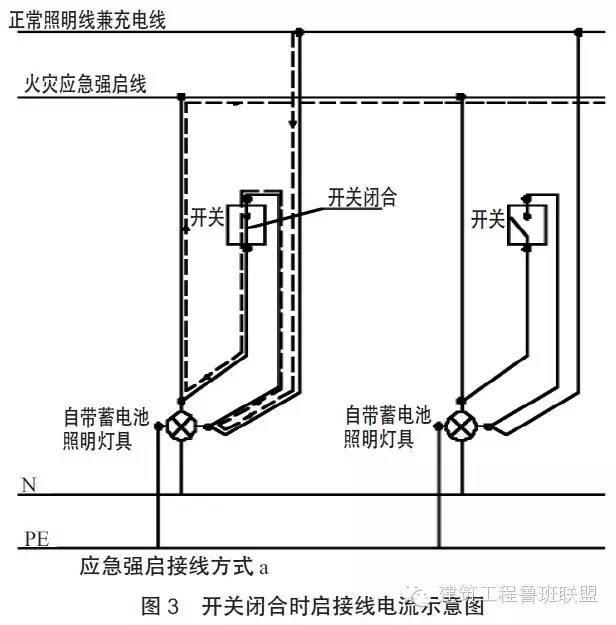

通道、楼梯间等处的应急照明灯具需要分散就地控制,平时作为正常照明使用,即通过开关点亮或关闭灯具,当发生火灾强启或由于故障使配电线路失电时,灯具常亮,不再受开关控制,完成普通照明与应急照明的转变,具体工程实践中比较常见。如图2,强启接线方式a,充电线直接进入灯头盒,在管路预埋敷设时不作特殊要求,与普通管路敷设无异,仅当灯具安装时,正确接线即可,此种接线方式管路敷设简单,清晰,灵活,也适合于已有建筑的消防应急系统线路改造。见图3,缺点是当开关闭合时,开关线得电,而开关线与强启线是并联在灯具桩头上,使得强启线回路也带电,其它连接在强启线的灯具就成了常明灯,所以这种接线方式只强启本开关控制的一组灯具。

强启接线方式b

接线方式b是接线方式a的演变形式,但区别在于,充电线直接进入开关盒,充电线从开关盒并联出一根给灯具的充电桩头,保证灯具充电线一直有电。这种方式在工程实践中并不提倡,由于接线过于繁琐,对日后线路的检修与维护不利,缺点同接线方式a。

强启接线方式c

接线方式c是利用双控开关的两个桩头,分别连接强启线和充电线,平时利用充电线给灯具供电,双控开关仅相当于单控开关,当发生火灾时,由于火灾报警联动触头KA闭合,相应的单相交流接触器KM主触点闭合,强启线及充电线均带电,双控开关不论处于何种位置,应急照明灯都会被强制点亮,从而满足消防要求。

强启接线方式d

接线方式d与接线方式c控制原理相同,只是接线方式d的应急灯具为自带蓄电池灯具,从双控开关桩头并联接出一根线给灯具的充电桩头,以保证灯具处于充电状态。这种接线方式不但具备接线方式c的优点,同时又具备因各种问题造成的故障断电时,同步切入蓄电池供电,保证灯具始终点亮。

应急照明控制消防强启模块E

近年随着科技的进步智能照明技术快速发展,智能型应急照明控制器也逐渐出现在设计系统图中,此种应急照明控制器集成了传统的熔断丝、接触器、过载继电器等的主要功能,内置单片机主控芯片可扩展可编程,满足不同场景多功能操作要求,自带消防联动功能正常照明与应急照明兼用,互不影响,消防状态下自动强启,消防信号解除自动恢复正常照明状态。安装接线简单操作简便。满足更高要求的照明场所安全性更高。 SNK-6应急照明控制器图文介绍巨川电气SNK-6应急照明控制器 应急照明控制系统



总之,火灾应急照明强启是应急照明系统的重要组成部分,也是设计和施工的重点、难点,在设计时应仔细分析建筑物使用特点、消防防火要求,严格遵守相关设计规范,选择合理的控制方式;在施工时认真研究图纸、理解设计意图,在不违背规范和验收标准的前体下,对设计提出合理化建议,更好地将设计与施工相结合。更多SNK-3,SNK-6应急照明控制器详情,欢迎联系巨川电气。
